パーソナルバスモニタ　ＰＢＵ−４６２０


■製品概要

　戻る
本機はテレビ受像回路の中のシリアルバスをモニタし、ソフトウェアの開発作業を支援します。
パソコン上の専用通信ソフトからコマンドを送信し、読取ったバスデータを順次表示します。

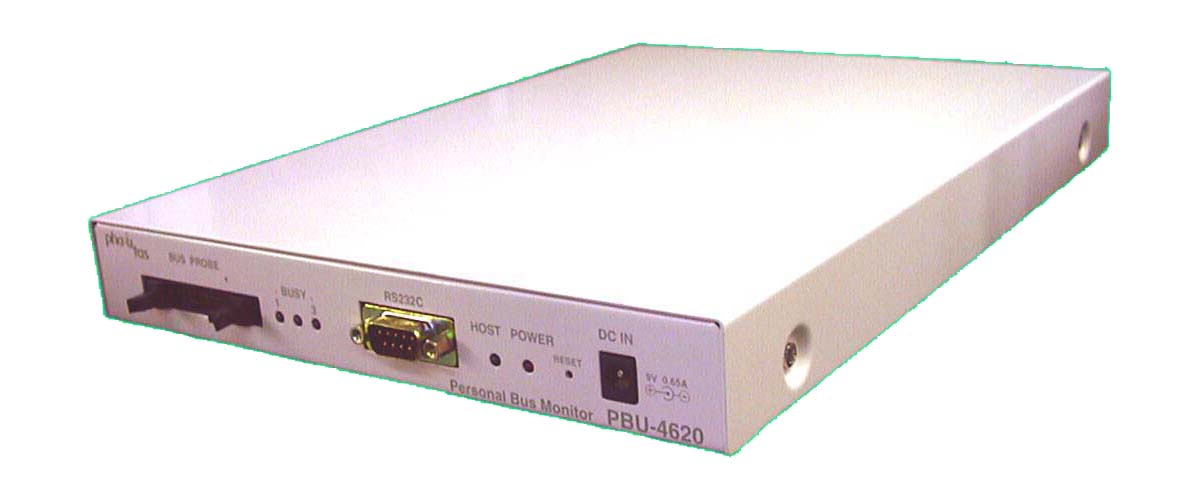

pbu-4620
  • 外 形　　　　Ｗ３１０×Ｄ２２０×Ｈ３３（ゴム足を除く）
  • 重 量　　　　１．８ｋｇ
  • 電源定格　　ＤＣ９Ｖ６５０ｍＡ
  • 消費電力　　６Ｗ
  • 付 属 品
    • 専用通信ソフト　「PBU-4620」
    • バス入力＆トリガ出力用プロープ 　２本
    • ＡＣアダプタ　ＤＣ９Ｖ８００mA（センタープラス）
  • 価格　￥２４７，０００−

■機器構成

■専用ソフトウェアの動作環境

■機能と特徴

□バス駆動電
バス駆動電圧+3.3V/+5.0Vを自動認識
□対応バス
ＩＩＣバス３系統又は２線式or３線式シリアルバスとＩＩＣバスの同時モニタ
□クロックレート
１バスモニタで、400Kbit/secまで対応
□タイムスタンプ
データ列毎にタイムスタンプ付加(最大23時59分59.9999秒)
□選択条件機能
指定のアドレスやデータを選択読取り
□開始条件機能
指定の時間や指定のアドレスやデータをトリガにしてモニタを開始
□停止条件機能
指定の時間やモニタ期間、指定のアドレスやデータをトリガにして モニタを停止
□モニタ時間
無制限に連続モニタ
□ハーフバイト指定機能
選択条件をハーフバイト単位で指定可能 （例："A*"）
□ビット指定機能
選択条件をビット単位で指定可能 （例："10*****1"）
□EEPROMのリード/ライト機能
128､256､512バイト単位又は指定範囲のアドレスのデータを読込み、書込み
□EEPROMデータ保存機能
読込んだEEPROMデータ又は画面上で編集したデータをファイルに保存
□データライト機能
任意のデータをバスに書込み
□バスステータス表示機能
指定のアドレスの指定ビットのデータの状態に固有名（ex.音量、輝度、CH 等）をつけてヘキサ､デシマル､ビットで表示
□トリガ出力機能
指定のアドレスやデータを取得時､出力ポートから信号を出力
□モニタデータ保存機能
任意の条件でモニタしたデータをテキスト形式で保存
□モニタ条件設定保存機能
モニタ条件設定保存機能

■読取バスの組合せと種類


組合せ ＩＩＣバス[３本] ＩＩＣバス[２本]
２線式シリアルバス[１本]		 ＩＩＣバス[１本]
３線式シリアルバス[１本]
種類 詳　細

■通信仕様
